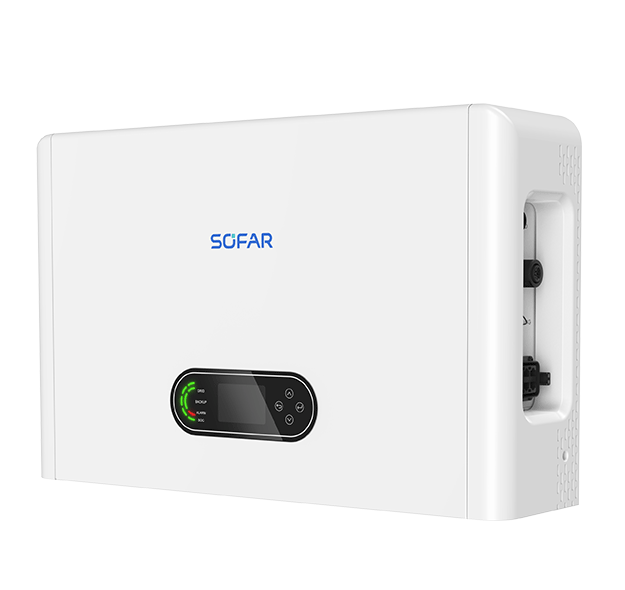

SOFAR ESI-8K-T1 – trojfázový hybridný menič 8 kW
Trojfázový hybridný menič novej generácie pre fotovoltické systémy s vysokonapäťovou batériou SOFAR BTS 5K. Ponúka tri nezávislé MPPT, trojfázový záložný výstup 8 kW, rýchle prepnutie pri výpadku siete a prirodzené chladenie bez ventilátora.
|
Menovitý výkon
8 kW
|
Max. výkon FVE
16 kWp
|
|
MPPT / vstupný prúd
3 × 20 A
|
Krytie
IP66
|
Menič, batériu a príslušenstvo navrhneme ako kompletný systém podľa výkonu FVE, spotreby objektu, požadovanej zálohy a podmienok distribučnej spoločnosti.
Hybridný menič pre rodinné domy a menšie firemné objekty
SOFAR ESI-8K-T1 spája fotovoltický menič, riadenie batériového úložiska a záložné napájanie v jednom zariadení. Energia z panelov môže byť okamžite spotrebovaná v objekte, uložená do batérie alebo dodaná do distribučnej siete podľa zvoleného režimu riadenia.
Tri samostatné MPPT vstupy umožňujú efektívne zapojenie viacerých orientácií strechy. Maximálny vstupný prúd 20 A na každý MPPT je vhodný aj pre súčasné vysokovýkonné fotovoltické moduly. Bezventilátorová konštrukcia zabezpečuje tichú prevádzku a krytie IP66 umožňuje montáž v interiéri aj exteriéri.
Tri nezávislé MPPT
Flexibilné rozdelenie panelov podľa orientácie alebo sklonu strechy. Každý MPPT podporuje vstupný prúd do 20 A a skratový prúd do 25 A.
Trojfázový backup výkon 8 kW
Pri výpadku distribučnej siete menič automaticky prepne zálohovanú časť inštalácie na batériu. Backup výstup má menovitý výkon 8 kW, podporuje 100 % nesymetrické trojfázové zaťaženie a štandardný čas prepnutia je 10 ms.
Tichá prevádzka bez ventilátora
Prirodzené chladenie bez aktívneho ventilátora znižuje hlučnosť, počet mechanických častí a požiadavky na údržbu.
Batériové úložisko SOFAR BTS 5K
Menič je určený pre vysokonapäťový batériový systém SOFAR BTS 5K. Maximálny nabíjací aj vybíjací výkon modelu ESI-8K-T1 je 8 kW.
Integrované ochrany
- DC vypínač
- ochrana proti prepólovaniu panelov a batérie
- ochrana proti skratu, nadprúdu a prepätiu na výstupe
- detekcia izolačného odporu a reziduálneho prúdu
- ochrana proti ostrovnej prevádzke
- prepäťová ochrana typu II na AC aj PV strane
Monitoring a energetický manažment
Integrovaný EMS riadi využitie fotovoltiky, batérie, spotreby a distribučnej siete. Zariadenie podporuje komunikáciu RS485 a voliteľne Wi-Fi, LAN alebo 4G.
Technické parametre SOFAR ESI-8K-T1
| Typ zariadenia | Trojfázový hybridný menič |
| Menovitý AC výkon | 8 kW |
| Maximálny zdanlivý výkon | 8,8 kVA |
| Odporúčaný maximálny výkon panelov | 16 kWp |
| Maximálne PV napätie | 1 000 V DC |
| Štartovacie napätie | 200 V DC |
| Rozsah MPPT | 160 – 950 V DC |
| Počet MPPT / počet stringov | 3 MPPT / 1 + 1 + 1 string |
| Maximálny vstupný prúd PV | 20 / 20 / 20 A |
| Maximálny skratový prúd PV | 25 / 25 / 25 A |
| Batériové napätie | 350 – 435 V DC |
| Maximálny nabíjací výkon | 8 kW |
| Maximálny vybíjací výkon | 8 kW |
| Menovitý výkon backup výstupu | 8 kW |
| Maximálny zdanlivý výkon backup výstupu | 8,8 kVA |
| Špičkový backup výkon | 2-násobok menovitého výkonu počas 10 sekúnd* |
| Čas prepnutia na backup | 10 ms – predvolené nastavenie |
| Nesymetrické zaťaženie | Áno, podpora 100 % trojfázového nesymetrického zaťaženia |
| Maximálny výstupný prúd AC | 13,4 / 12,7 / 12,2 A pri 380 / 400 / 415 V |
| Maximálna účinnosť | 98,2 % |
| Európska účinnosť | 97,5 % |
| Max. účinnosť nabíjania/vybíjania | 97,8 % |
| Chladenie | Prirodzené, bez ventilátora |
| Krytie | IP66 |
| Prevádzková teplota | −30 °C až +60 °C, znižovanie výkonu nad +45 °C |
| Rozmery | 708 × 440 × 170 mm |
| Hmotnosť | 30 kg |
| Komunikácia | RS485; voliteľne Wi-Fi / 4G / LAN |
Produktová línia SOFAR ESI-5-12K-T1
| Model | Menovitý výkon | Odporúčaný max. výkon FVE | Max. vybíjací výkon | Max. zdanlivý výkon |
|---|---|---|---|---|
| ESI-5K-T1 | 5 kW | 10 kWp | 5 kW | 5,5 kVA |
| ESI-6.5K-T1 | 6,5 kW | 13 kWp | 6,5 kW | 7,15 kVA |
| ESI-8K-T1 | 8 kW | 16 kWp | 8 kW | 8,8 kVA |
| ESI-9.9K-T1-A | 9,9 kW | 20 kWp | 9,9 kW | 9,9 kVA |
| ESI-10K-T1 | 10 kW | 20 kWp | 10 kW | 11 kVA |
| ESI-12K-T1 | 12 kW | 24 kWp | 10 kW | 13,2 kVA |
Časté otázky
Potrebujete navrhnúť kompletný hybridný systém?
V ProjektElektro.sk zabezpečíme návrh zapojenia, kontrolu kompatibility panelov a batérie, projektovú dokumentáciu, nastavenie ochrán, montáž, uvedenie do prevádzky aj následný servis systému SOFAR.
Požiadať o cenovú ponuku Zobraziť hybridné meniče* Špičkový backup výkon je dostupný za podmienok stanovených výrobcom, najmä pri dostatočnom výkone fotovoltiky a nabití batérie. Technické údaje sa môžu meniť; pri návrhu používame aktuálny datasheet, manuál a zoznam kompatibilných batérií.
