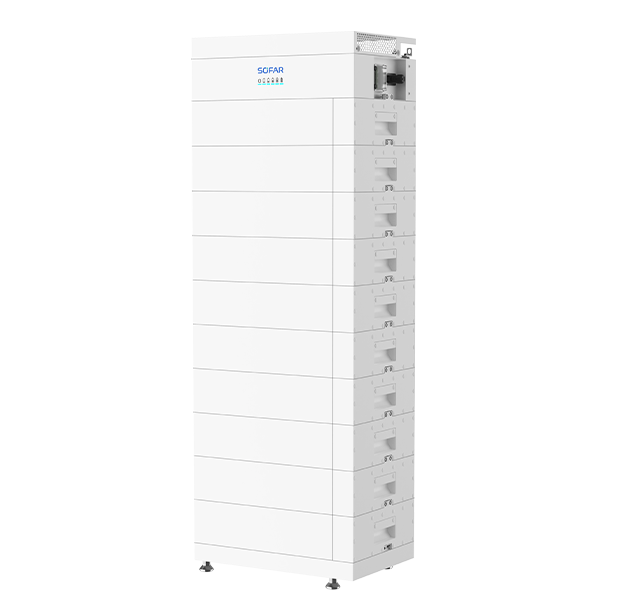

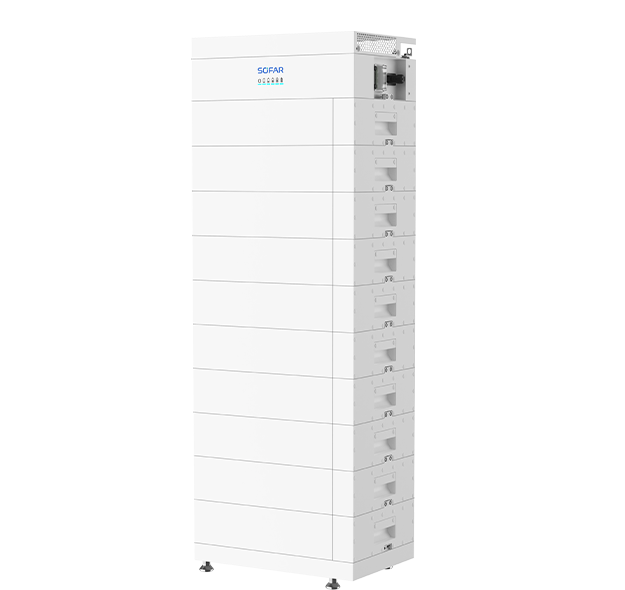

SOFAR CBS5000-H4-H12 – batériové úložisko 20,48 až 61,44 kWh
Modulárny vysokonapäťový batériový systém LiFePO₄ pre komerčné a priemyselné aplikácie. Kapacitu možno zvoliť od 20,48 do 61,44 kWh, pričom až štyri zostavy možno prevádzkovať paralelne a dosiahnuť celkovú kapacitu až 245,76 kWh.
|
Kapacita jednej zostavy
20,48–61,44 kWh
|
Menovitý výkon
10–30 kW
|
|
Max. počet paralelných zostáv
4
|
Krytie
IP66
|
Kapacitu a počet batériových zostáv navrhneme podľa výkonu meniča, požadovaného backupu, profilu spotreby, počtu cyklov a požadovanej doby zálohy.
Modulárne úložisko pre firmy a priemysel
SOFAR CBS5000 je stohovateľný vysokonapäťový batériový systém s integrovaným riadením jednotlivých modulov. Konštrukcia nevyžaduje káblové prepojenie medzi jednotlivými batériovými modulmi, čo zjednodušuje montáž a znižuje riziko chýb pri zapojení.
Jedna zostava obsahuje 4 až 12 batériových modulov. Kapacita rastie po 5,12 kWh a menovitý výkon po 2,5 kW na každý pridaný modul.
Bezpečná technológia LiFePO₄
Batériové moduly používajú lítium-železo-fosfátovú technológiu LiFePO₄, ktorá je vhodná pre komerčné aplikácie vďaka vysokej tepelnej stabilite, dlhej životnosti a dobrej cyklickej odolnosti.
Aktívne vyvažovanie modulov
Integrovaný optimalizátor a aktívne vyvažovanie pomáhajú udržiavať jednotlivé moduly v rovnomernom stave nabitia a zlepšujú využiteľnosť celej batériovej zostavy.
Paralelné rozšírenie až na 245,76 kWh
Až štyri batériové zostavy CBS5000 možno prevádzkovať paralelne. Pri variante CBS5000-H12-H tak možno dosiahnuť celkovú kapacitu 4 × 61,44 kWh, teda 245,76 kWh.
Vhodné pre Peak Shaving, Load Shifting a backup
CBS5000 možno použiť na znižovanie odberových špičiek, presun energie medzi tarifnými pásmami, zvýšenie vlastnej spotreby fotovoltiky, využitie spotových cien a záložné napájanie komerčných objektov.
Varianty SOFAR CBS5000-H4-H12
Variant sa volí podľa požadovanej kapacity, výkonu a kompatibility s konkrétnym hybridným meničom.
| Model | Počet modulov | Kapacita | Menovitý výkon | Špičkový výkon | Rozmery | Hmotnosť |
|---|---|---|---|---|---|---|
| CBS5000-H4-H | 4 | 20,48 kWh | 10 kW | 20 kW / 10 s | 625 × 870 × 415 mm | 210 kg |
| CBS5000-H5-H | 5 | 25,60 kWh | 12,5 kW | 25 kW / 10 s | 625 × 1 020 × 415 mm | 257 kg |
| CBS5000-H6-H | 6 | 30,72 kWh | 15 kW | 30 kW / 10 s | 625 × 1 170 × 415 mm | 304 kg |
| CBS5000-H7-H | 7 | 35,84 kWh | 17,5 kW | 35 kW / 10 s | 625 × 1 320 × 415 mm | 351 kg |
| CBS5000-H8-H | 8 | 40,96 kWh | 20 kW | 40 kW / 10 s | 625 × 1 470 × 415 mm | 398 kg |
| CBS5000-H9-H | 9 | 46,08 kWh | 22,5 kW | 45 kW / 10 s | 625 × 1 620 × 415 mm | 445 kg |
| CBS5000-H10-H | 10 | 51,20 kWh | 25 kW | 50 kW / 10 s | 625 × 1 770 × 415 mm | 492 kg |
| CBS5000-H11-H | 11 | 56,32 kWh | 27,5 kW | 55 kW / 10 s | 625 × 1 920 × 415 mm | 539 kg |
| CBS5000-H12-H | 12 | 61,44 kWh | 30 kW | 60 kW / 10 s | 625 × 2 070 × 415 mm | 586 kg |
Spoločné technické parametre
| Batériová technológia | LiFePO₄ – lítium-železo-fosfát |
| Menovité napätie | 600 V DC |
| Pracovný rozsah napätia | 600–1 000 V DC |
| Maximálny nabíjací prúd | 50 A |
| Maximálny vybíjací prúd | 50 A |
| Komunikácia | CAN |
| Krytie | IP66 |
| Chladenie | Inteligentné prúdenie vzduchu |
| Prevádzková teplota | −20 °C až +50 °C |
| Relatívna vlhkosť | 5–95 % |
| Maximálna nadmorská výška | 4 000 m |
| Spôsob montáže | Stojanová montáž na podlahe |
| Paralelná prevádzka | Maximálne 4 batériové systémy |
Kompatibilné hybridné meniče SOFAR
CBS5000 je určený pre komerčné hybridné meniče SOFAR. Konkrétny počet batériových zostáv a minimálnu kapacitu je potrebné navrhnúť podľa výkonu meniča a požadovaného backupu.
SOFAR HYD-40K-T1 – 40 kW SOFAR HYD-49.9K-T1-A – 49,9 kW SOFAR HYD-50K-T1 – 50 kW SOFAR HYD-60K-T1 – 60 kWČasté otázky
Potrebujete navrhnúť kapacitu batériového úložiska?
V ProjektElektro.sk vyhodnotíme profil spotreby, výkon fotovoltiky, požadovaný backup, Peak Shaving aj ekonomiku prevádzky. Navrhneme vhodný variant CBS5000, počet paralelných zostáv, menič, ochrany, meranie a Smart EMS.
Požiadať o návrh riešeniaTechnické údaje sa môžu meniť. Pri návrhu používame aktuálny datasheet, používateľský manuál a aktuálny zoznam kompatibilných meničov SOFAR.
